13,45 m · 4,40 m · 1,90 m · noin 20 t

Julkinen pääprofiili: 13,45 m × 4,40 m × 1,90 m / noin 20 t.

MeriAnnin laajempi tekninen kokonaisuus on lukittu tälle sivustolle erilliseen MERIANN tekninen erittely v1.8 FIN MpR -asiakirjaan. Dokumentti on tekninen konsepti- ja erittelyasiakirja, ei rakennus-, vakavuus-, luokitus- tai sertifiointidokumentti. Asiakirjassa esiintyvät konsepti- ja tavoitearvot kuuluvat konseptiasiakirjaan eivätkä korvaa yllä ilmoitettua julkista pääprofiilia.

Julkisella sivustolla jaetaan ensisijaisesti lukittu PDF-versio.

Tekninen erittely v1.8 – suomenkielinen MpR-versioLukittu julkinen PDF-päädokumentti, korjattu käyttörajauksella

PDF

S355-teräsrunko

Rakenneteräs S355 (355 MPa): rakenteellinen perusta pitkän aikavälin käyttöä, korjattavuutta ja lujuutta varten.

Pitkäköli

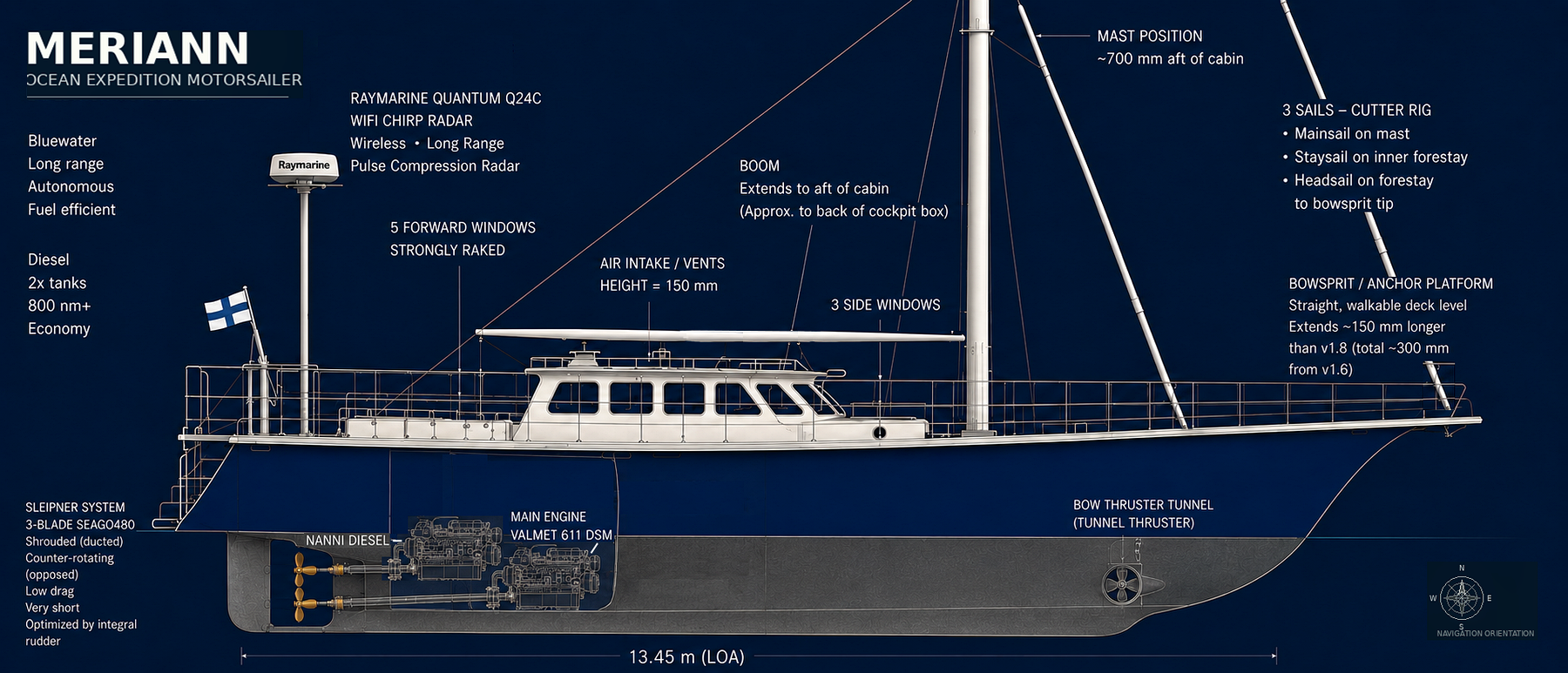

Suuntavakavuus, suoja ja käyttöalusmainen runkoajattelu; 8 tonnin ballastimassa sijoitettuna alas rungon/kölin yhteyteen.

Kaksi propulsiolinjaa

Kaksi konetta, erilliset propulsiolinjat ja suojattu peräratkaisu parantavat käyttövarmuutta ja antavat alukselle teknistä toimintavaraa.

Oma energia

Generaattorit 2 kpl, 12/24 V, 220/380 V, aurinko ja lämmitysjärjestelmä.

RAKENTEELLINEN TURVALLISUUS

Turvallisuus

Suunnittelun tavoitteet voimakkaassa kallistus- ja kaatumistilanteessa

Itseoikaisun suunnittelutavoite: tavoitteena on rakenteellinen kyky palautua pystyasentoon täydellisen kaatumisen jälkeen ilman kriittisiä vaurioita.

AVS-vakavuuskulman tavoite: yli 140 astetta. Konseptitasolla MeriAnnissa tavoitellaan noin 150°:n AVS-arvoa.

Laadullisena tavoitteena on, että GZ kasvaa kallistuskulman alueella 0–60°, saavuttaa huippunsa noin 60–90°:ssa, säilyy positiivisena vähintään alueelle 120–140° ja että AVS ylittää 140°.

Pitkäköli, ballastimassa ja runkomuoto on suunniteltu tukemaan laajaa positiivista GZ-aluetta.

Masto ja tuettu seisova takila on mitoitettu konseptitasolla voimakkaita kallistus- ja kaatumiskuormituksia ajatellen.

Tulkintarajaus:
Sitovat tekniset arvot edellyttävät erillisiä hydrostaattisia laskelmia, testiaineistoa ja auktorisoitua dokumentointia. Metakeskikorkeutta ei voida laskea luotettavasti nykyisillä tiedoilla ilman auktorisoitua testausprosessia. GM = KB + BM − KG edellyttää rungon hydrostaattisia arvoja, vesiviivapinnan hitausmomenttia ja vahvistettua painopistettä.

Käyttötavoitteet ja rajaukset

MeriAnn on pitkän toimintamatkan käyttöä varten suunniteltu moottoripurjealuskonsepti. Pitkän matkan, valtamerikäytön, itseoikaisun ja myrskykestävyyden kuvaukset esitetään suunnittelu-, rakenne- ja käyttötavoitteina. Tarvittaessa sitovat tekniset arvot edellyttävät erillisiä laskelmia, testiaineistoa ja auktorisoitua dokumentointia.
